Anschlüsse von Holzbalken an Beton

WabaFix

für Wand/Balkenverbindungen, Eckverbindungen bei Holzwänden, Zwischenwandbefestigung, Holzplattendeckenbefestigung.

universeller Schwerlastanschluss bis 94,72 kN pro Befestigungspunkt (bei Holz-Holz-Anschluss).
Balken- und Wandanschlüsse, Deckenbalken und Wandelemente werden damit einfach befestigt.
Lastaufnahme ohne Gefahr des Verreibens bei der Montage – im Gegensatz zu Einhängeverbindern.
Mehrfachanordnung übereinander möglich.
übernimmt durch Verschraubung mit der sebstbohrenden Vollgewindeschraube GoFix® S+ statische Lasten in vier Richtungen.
Befestigung auf Beton mit BeziFix® Anker in der Dimension 7,5 mm.
in zwei Größen erhältlich.
WabaFix® kann einfach rückgebaut werden.
in Österreich entwickelt, patentiert und hergestellt.
aus Aluminium überwacht gefertigt.
Bemessungswerte unter www.sihga.com

SIHGA® übernimmt die Berechnung für Sie. Anfragen an bemessung@sihga.com

Neu:

Die Schraubenlängen können unterschiedlich gewählt werden. So kann man die Verbindungsperformance für sein Projekt optimieren.
Ein Nachweis- und prüffähiges Rechenmodell der TU-Graz steht zum Download zur Verfügung: https://www.sihga.com/service/online-planung/
6 verschiedene Belastungsarten können nach dem Rechenmodell abgebildet werden, darunter auch verdrehweich gelagerte Anschlüsse.
Das Rechenmodell ermöglicht auch den Nachweis für schräge Balkenanschlüsse.
Für Betonanschlüsse gibt es im SIHGA-Bemessungsprogramm Jointplan die Möglichkeit auch seismische Belastungen zu bemessen. Jointplan steht unter https://www.sihga.com/service/online-planung/ im Paket „S³ STATICS Software“ kostenlos zur Verfügung.
Der WabaFix wird demnächst eine CE-Kennzeichnung erhalten.

Weitere Infos

HobaFix Max

Verbinder für Haupt-Nebenträger Konstruktionen.

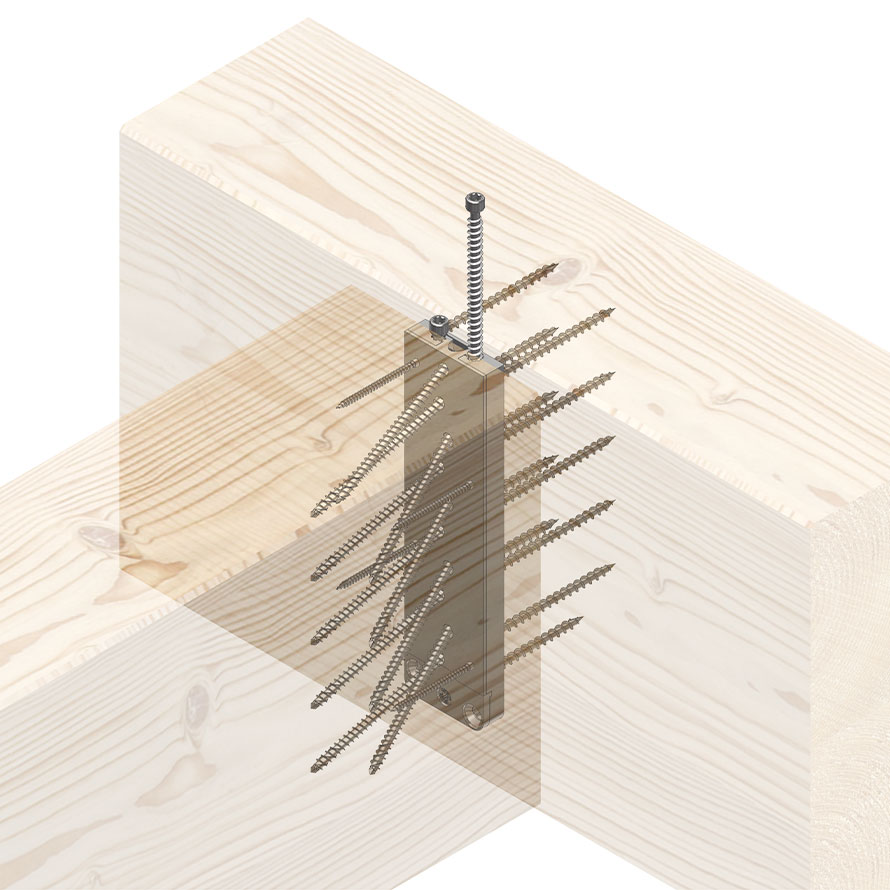

Durch die gewindeschneidenden Sperrschrauben wird die Last auf die gesamte Verbinderhöhe gleich verteilt und die zum Zeitpunkt der Verschraubung gegebene Position der beiden Träger zueinander fixiert. Dies ermöglicht eine Montagetoleranz in Einschubrichtung von +/- 8 mm.

Holz-Holz- bzw. Holz-Beton-Anschlüsse sind mit dem HobaFix® Max möglich.

Im anzuschließenden Holzbalken wird die selbstbohrende Vollgewindeschraube GoFix S+ schräg in zwei Winkel ins Hirnholz eingebracht.
Betonseitig wird der dübellose BeziFix Anker 7,5 x 80 eingesetzt.
Bei Holz-Holz-Anschlüssen wird im Hauptträger bzw. der Holzwand die Vollgewindeschraube GoFix HK verwendet.
Die Befestigungsschrauben sind versetzt angeordnet und Schraubenkollisionen werden vermieden.

Mehfachknotenverbindungen von z.B.: vier Balken auf einer Stütze können damit realisiert werden.
Durch die ausgeklügelte Kopplung der Verbinder mittels gewindeschneidender Schrauben, können auch mehrere Verbinder neben- und übereinander montiert werden.
Durch die praxisorientierte Geometrie des Verbinders, können Längentoleranzen des Nebenträgers von bis zu 3 mm aufgenommen werden (bei beidseitiger Verbinderanordnung).

In vier Belastungsfällen statisch hoch belastbar, pro Verbindung bis zu 81,73 kN charakteristisch (bei Holz-Holz-Anschluss).
Bei Horizontal-, Vertikal-, Zug- und Momentbelastung mit hohen geprüften statischen Werten einsetzbar.
Es werden immer alle benötigten Schrauben von SIHGA mitgeliefert.
Erhältlich in 9 Längen, die Breite ist mit 57 mm immer gleich.
