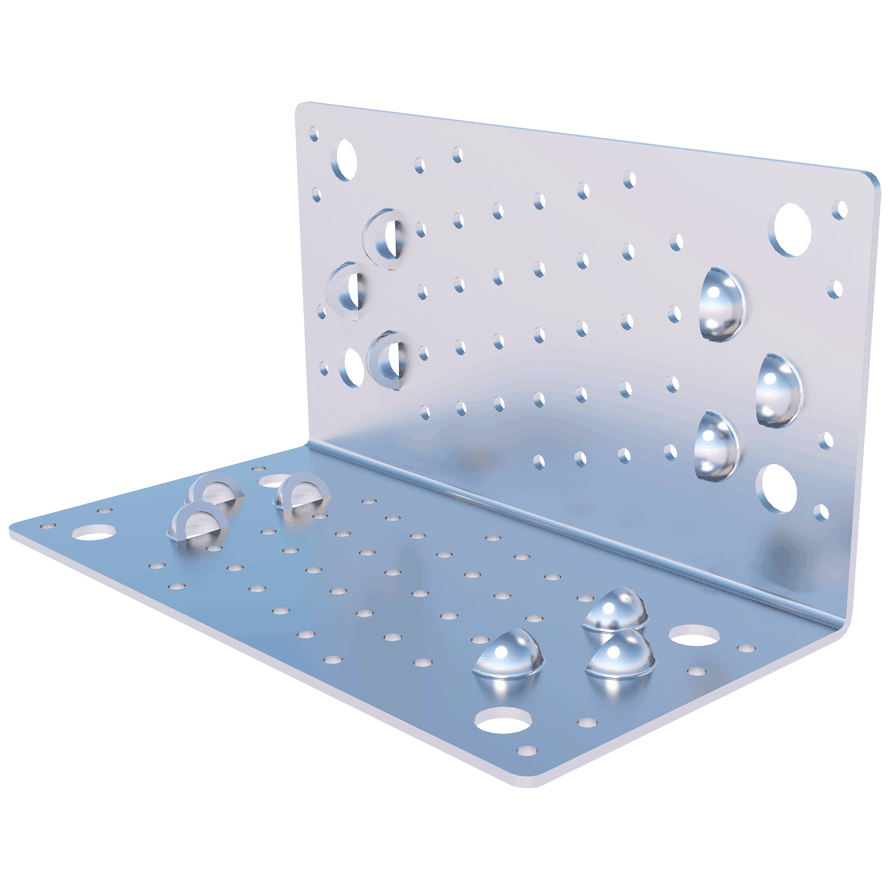

Mass-X® Angle Q
Für den modernen Holzbau entwickelte Verbinder zur Aufnahme von Scherkräften
Preis und Bestellfunktion sind erst nach erfolgreichem Login sichtbar.
Zum Login
Produktinfo
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
- Bei einer Verankerung am Betonbauteil, muss der Mass-X® Angle Q durch die Mass-X® Angle Q Base plate 230 x 68 (Art.-Nr.: 60716) ergänzt werden
Anwendungshinweise
Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und
41 Löcher die wahlweise für Winkelbeschlagsschrauben (WBS) oder Ankernägel
vorgesehen sind. Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen
der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung
zur Verfügung stehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen
Löcher (Ø 14 mm) mit unseren BeziFix® Anker ZSS Ø 12,5 x 120 mm.
Passend dazu:
BeziFix® Anker Ø ZSS 12,5 x 120 mm, Winkelbeschlagsschraube,
GoFix® ZSS, Ankernagel, Mass-X® Angle Q Base plate 230 x 68,
Mass-X® Winkelentkopplung Q
